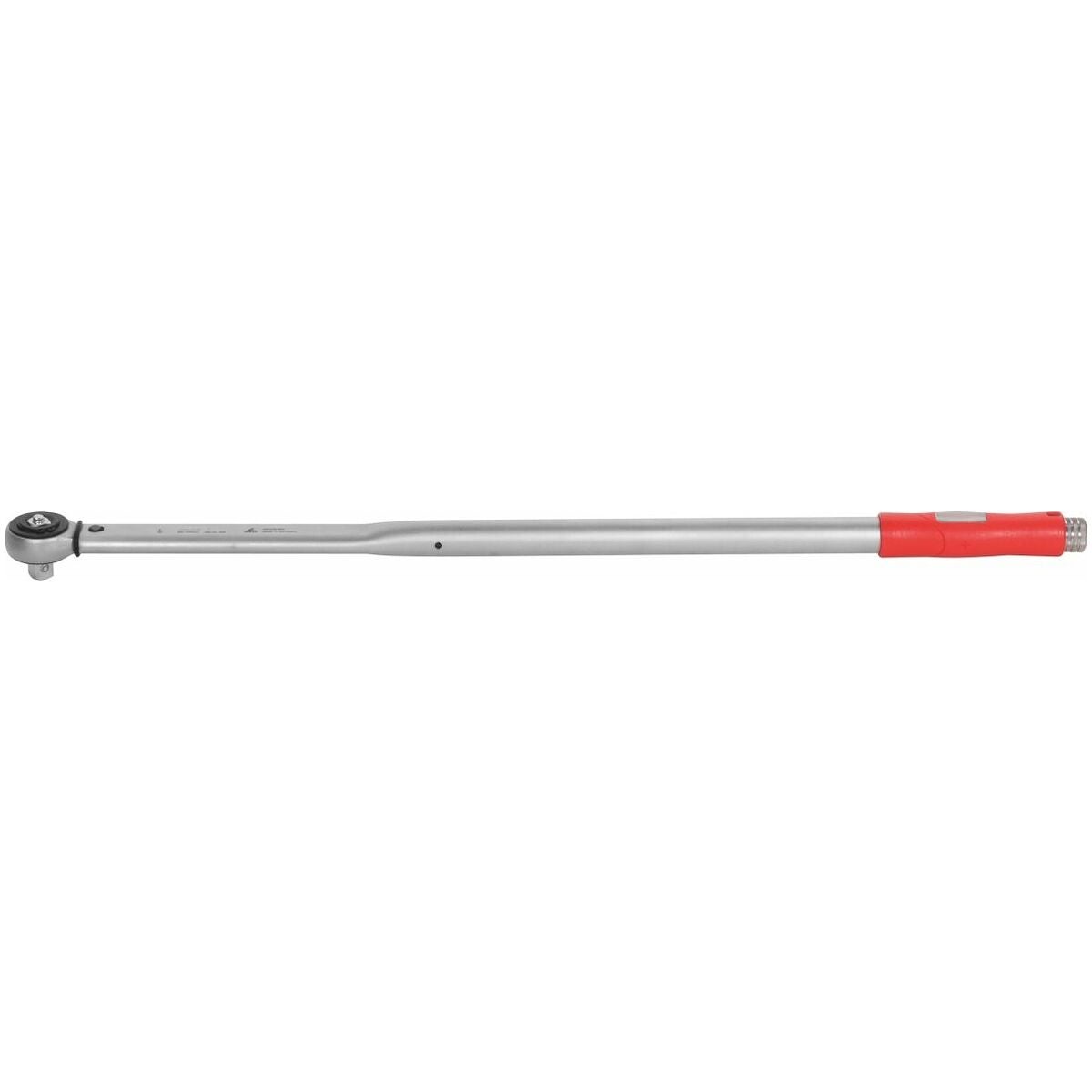

Momenttiavain räikällä

Tuotekuvaus

Standardi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne
Kestävä, yksivartinen momenttiavain, säädettävissä mikrometriasetikon avulla ja varustettu lukituksella, joka estää asetuksen tahattoman muuttamisen.
Kiinteästi asennettu räikkäpää, jossa on liitäntä hylsyille.
Mitta-yksiköt: Nm, lbfft.

Leikkausarvot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman sisäänpistotyökalua
l₂ = momenttiavaimen säädetty mitta
l₃ = vipuvarren pituus sis. tehtaalla asetetun kalibrointimitan
L₄ = sisäänpistotyökalun mitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Kun asetettu kiristysmomentti saavutetaan, momenttiavaimen "merkinantolaite" (tunto-ääni) laukeaa ja on sen jälkeen heti valmis jatkotyöhön.

Käyttötiedot
Pienille ja keskikokoisille malleille.

Huomautus
Taattu momentin mittaustarkkuus on voimassa vasta DIN EN ISO 6789 -standardin mukaiselta kalibroidulta momenttialueelta alkaen.
Tarkkuus
±4 % näytetystä arvosta.

Rakenne
Räikkäpää, jossa käännettävä neliöliitäntä ja lukitustappi oikea- ja vasenkätiseen kiristykseen.

Käyttötarkoitus
Käyttötarkoitus

• Ruuvien tai muttereiden hallittuun kiristämiseen.
• Teolliseen ja yksityiseen käyttöön.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
• Kalibroi ja säädä säännöllisesti.
• Vältä tärinää, nykiviä liikkeitä, ravistuksia ja iskuja.

Soveltumaton käyttö

• Älä käytä työkalua iskutalttana äläkä heitä sitä.
• Älä käytä sitä ruuviliitosten avaamiseen.
• Älä altista lamppua voimakkaalle lämmölle, suoralle auringonvalolle, avotulelle tai nesteille.
• Älä tee omia muutostöitä.




Normi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Rakenne
Vankka, yksivartinen momenttiavain, säädettävissä mikrometriskaalalla ja varustettu lukituksella asetuksen tahatonta muuttamista vastaan.
Kiinteästi asennettu räikkäpää, jossa liitäntä hylsyille.
Mittayksiköt: Nm, lbfft.

Leikkaustiedot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman väli-/lisätyökalua
l₂ = momenttiavaimessa säädetty lisämitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointilisämitta
L₄ = lisätyökalun lisämitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu kiristysmomentti saavutetaan, momenttiavaimen 'signaalilaite' (tuntoääni) laukeaa, ja sen jälkeen se on heti valmis jatkotyöhön.

Käyttötiedot
Pienille ja keskikokoisille malleille.

Huomautus
Taattu mittaustarkkuus vääntömomentille pätee vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaan.

Tekniset tiedot

Tuotetyyppi	Momenttiavain
Kalibrointi	O1; O1; O1
Vipupituus mukaan lukien tehdaskalibroinnin mitta [l3]	880 mm
Asteikon jako 1 viiva =	5 Nm
Testauspöytäkirja	Valmistajan koepöytäkirja
Neliökiinnitys	3/4 tuumaa
Maksimivääntömomentti	800 Nm
Paino	4700 g
Hetkellinen aikaväli	160 - 800 Nm
Normi	DIN EN ISO 6789
Vääntömomentin mittaustarkkuus	±4 %
Palaute	laukaiseva
Vaihdettava näyttö	Nm; lbfft; Nm; lbfft; Nm; lbfft
Laukaisuarvon asetus	säätöasteikolla
Laukaisuarvon säädettävyys	säädettävä
Liitäntämuoto	Vetöneliö (räikkäavain)
Mittausmenetelmä	vääntömomentti
Vetosuunta	Oikea- ja vasenkätinen kiristys
Lokitettavat tiedot	ei
Mittaustekniikka	mekaaninen
Laukaisusignaali	akustinen; haptinen; akustinen; haptinen; akustinen; haptinen
Näyttö	analoginen
Kokonaispituus l	1030 mm
Laukaisuperiaate	mekaaninen lyhyenliikkeinen laukaisu

Tuotetiedot

Tuotenumero	657272
EAN	4045197892034
