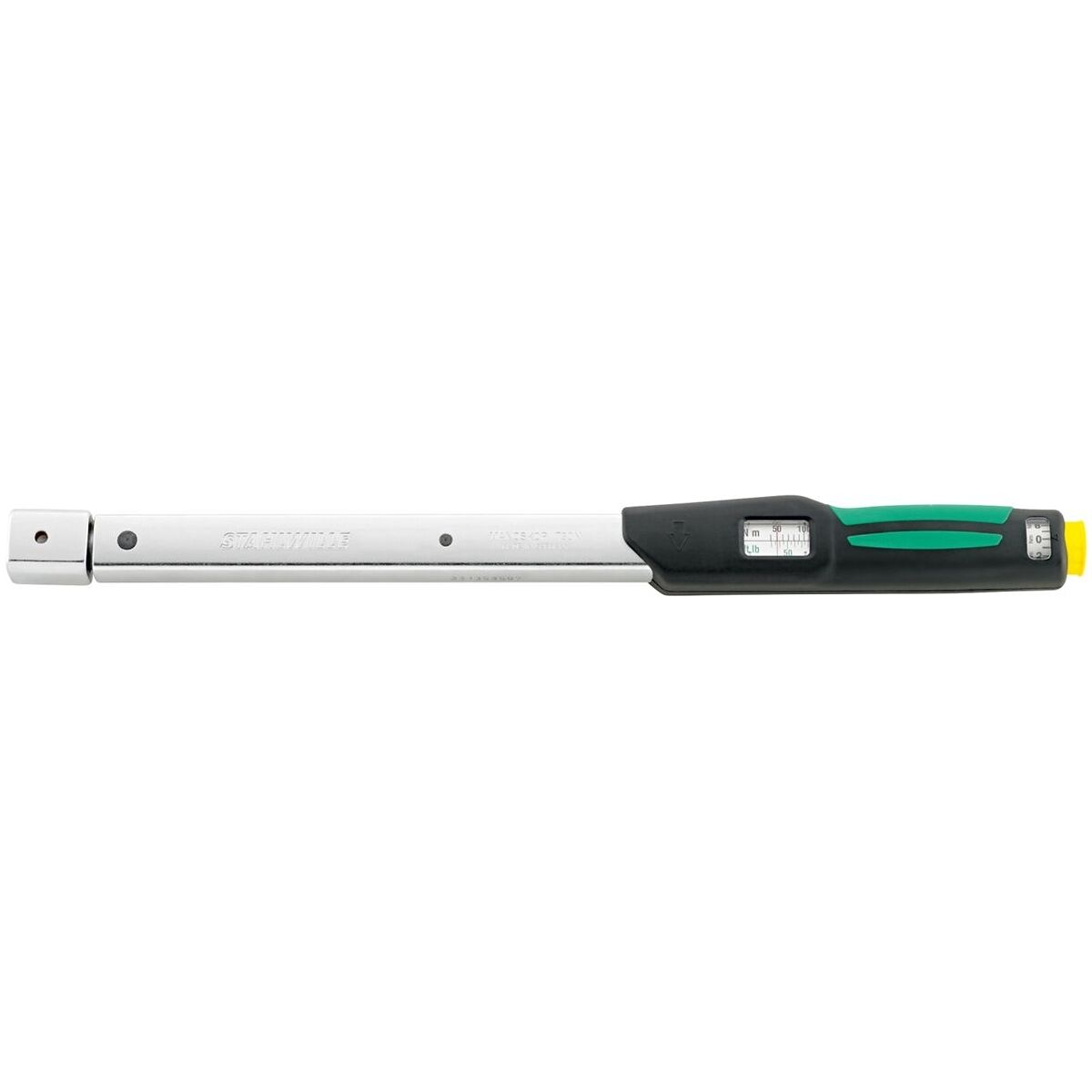

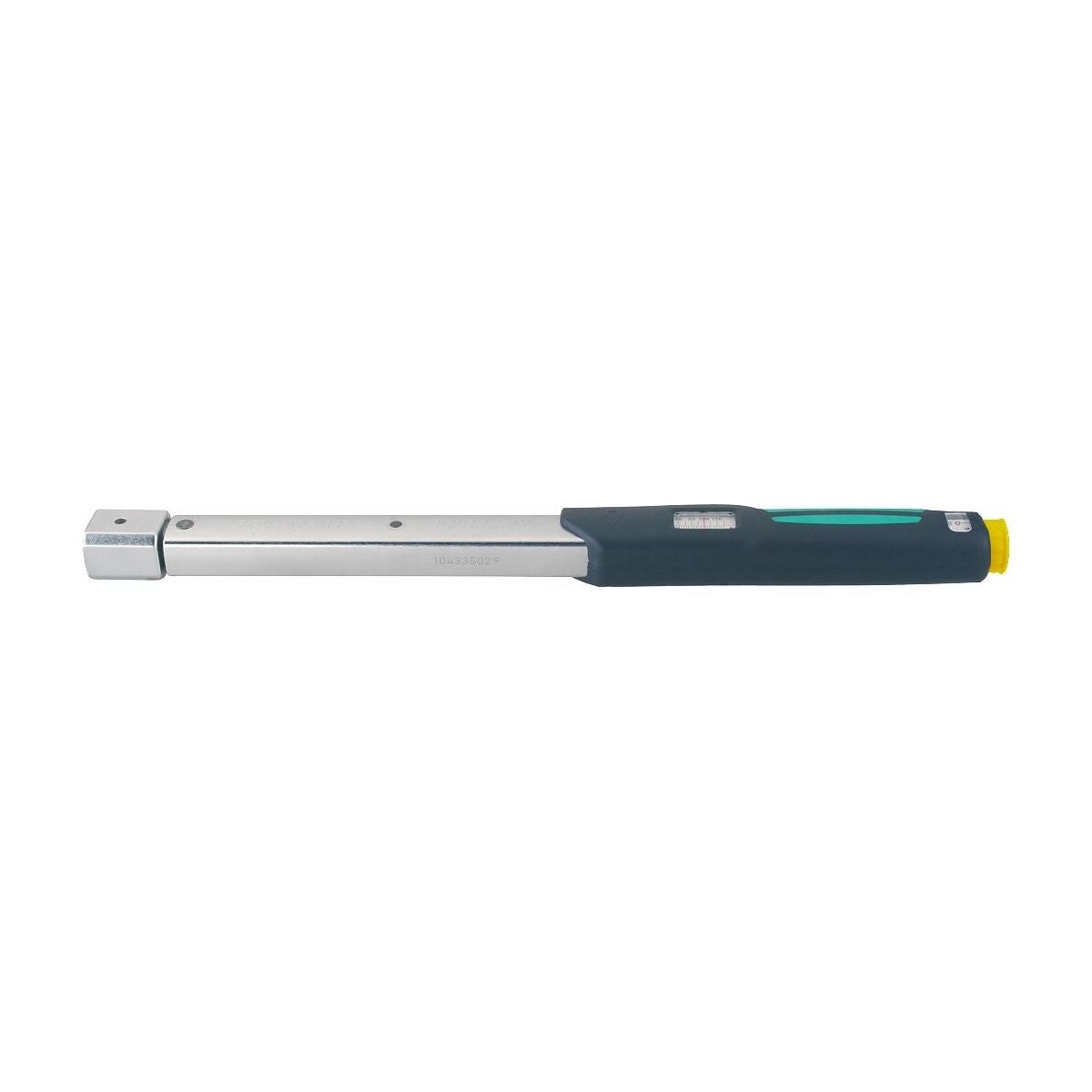

QuickSelect-momenttiavain asetuksen lukituksella, ilman räikkäpäätä

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne
Vakaa ja kompakti yksivartinen momenttiavain, jossa esiasetus asteikon mukaan ja automaattinen laukaisu. Korkea tarkkuus säilyy muuttumattomana myös tuhansien kiristysten jälkeen, koska kaikki kuluvat osat on valmistettu ensiluokkaisista materiaaleista ja taipuisaa vartta kuormitetaan vain hyvin lyhytaikaisesti. Runko ja kahva vakaata neliöputkea. Asteikko jälkisäädettävissä.
Vasenkiristys tehdään kääntämällä liitos-/pistotyökalu.
Ilman pistotyökalua (perusmalli); sopivat pistotyökalut, ks. nro 657582 − 657950.
Yksiköt: Nm, lb-ft.

Piirustustiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointipistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Kun asetettu arvo saavutetaan, momenttiavaimen "merkinantolaite" (tuntoääni) laukeaa ja on sen jälkeen heti valmis jatkotyöhön.

Etu
Esiasetettävissä asteikon mukaan ja voidaan suojata lisäsäädöltä irrotettavalla nupilla. Valinnaisesti avain voidaan suojata manipuloinnilta mukana toimitettavalla lukitusruuvilla ja tarralla.

Käyttötiedot
Koska vääntömomentti voidaan asettaa uudelleen erittäin nopeasti, avain sopii erinomaisesti korjauksiin ja pieniin sarjoihin.

Huomautus
Taattu mittaustarkkuus vääntömomentille pätee vasta kalibroidulta momenttialueelta standardin DIN EN ISO 6789 mukaisesti.
