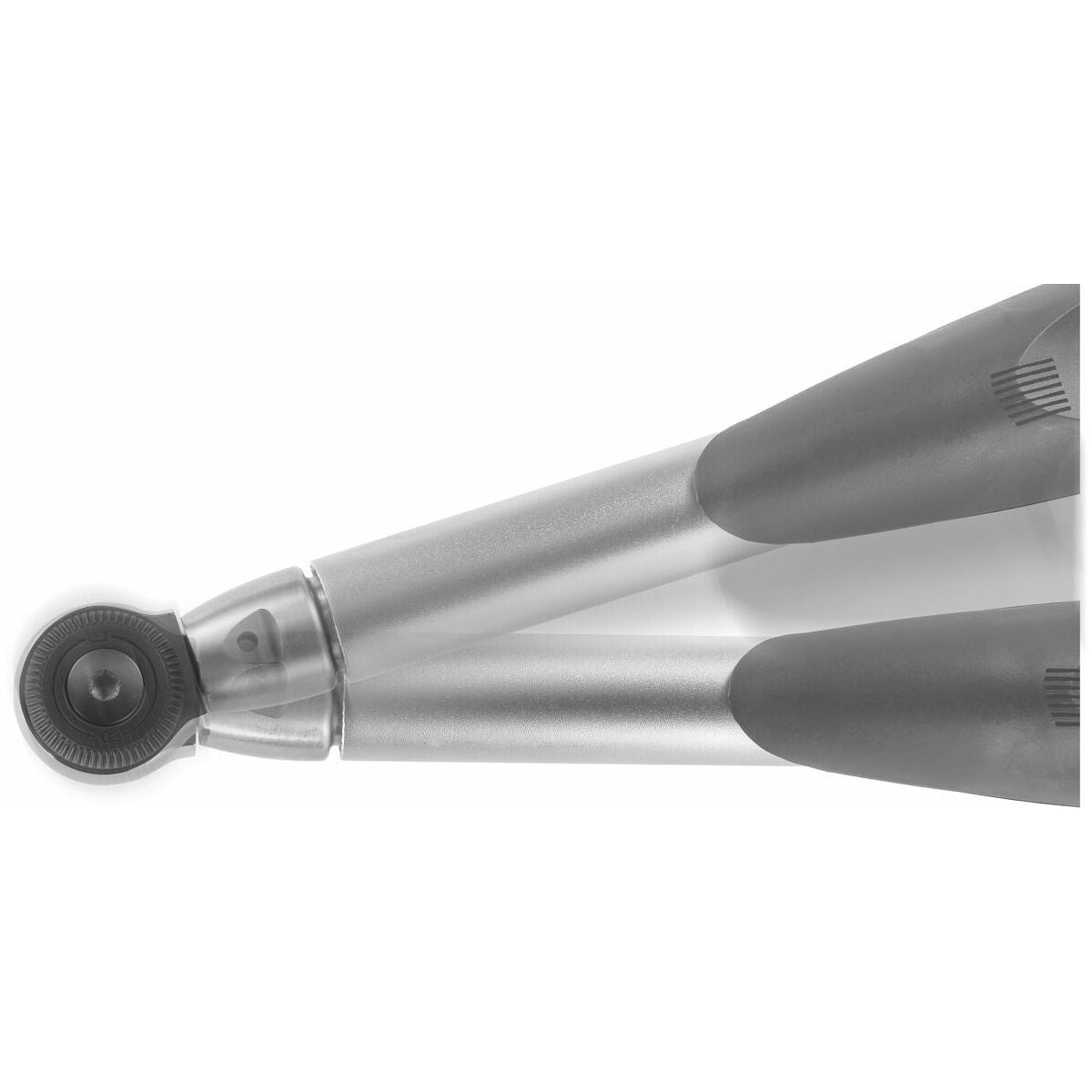

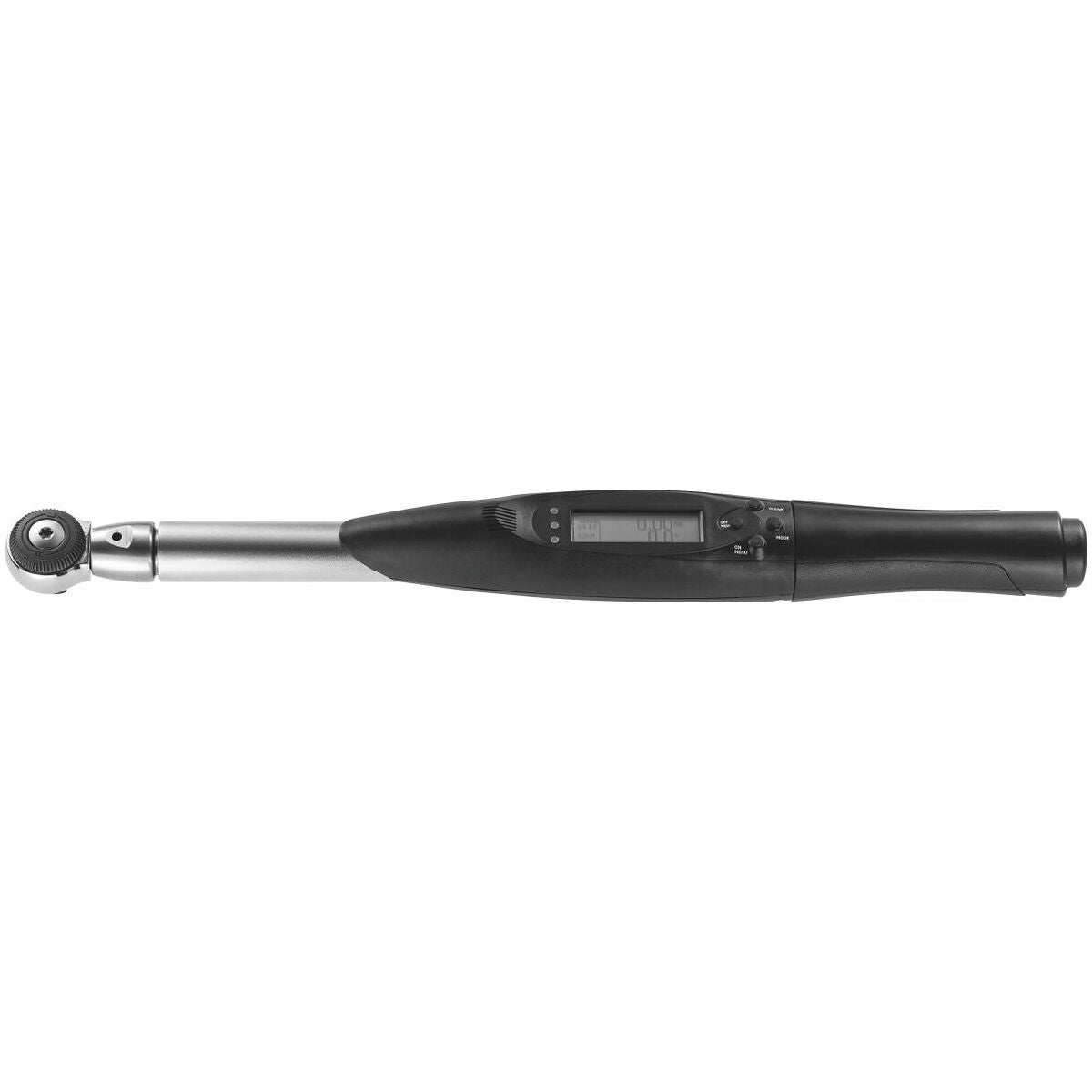

Elektroninen momentinvalvonta-avain

Tuotekuvaus

Standardi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Rakenne
Kompakti ja monipuolinen elektroninen momenttiavain:

• Kiristysmomentin ja kiristyskulman mittaus.
• Avausmomentin mittaus olemassa olevassa ruuviliitoksessa. Mitattu avausmomentti vastaa hyvin pitkälle olemassa olevaa kiristysmomenttia. Seuraavia käyttötapoja voidaan käyttää:

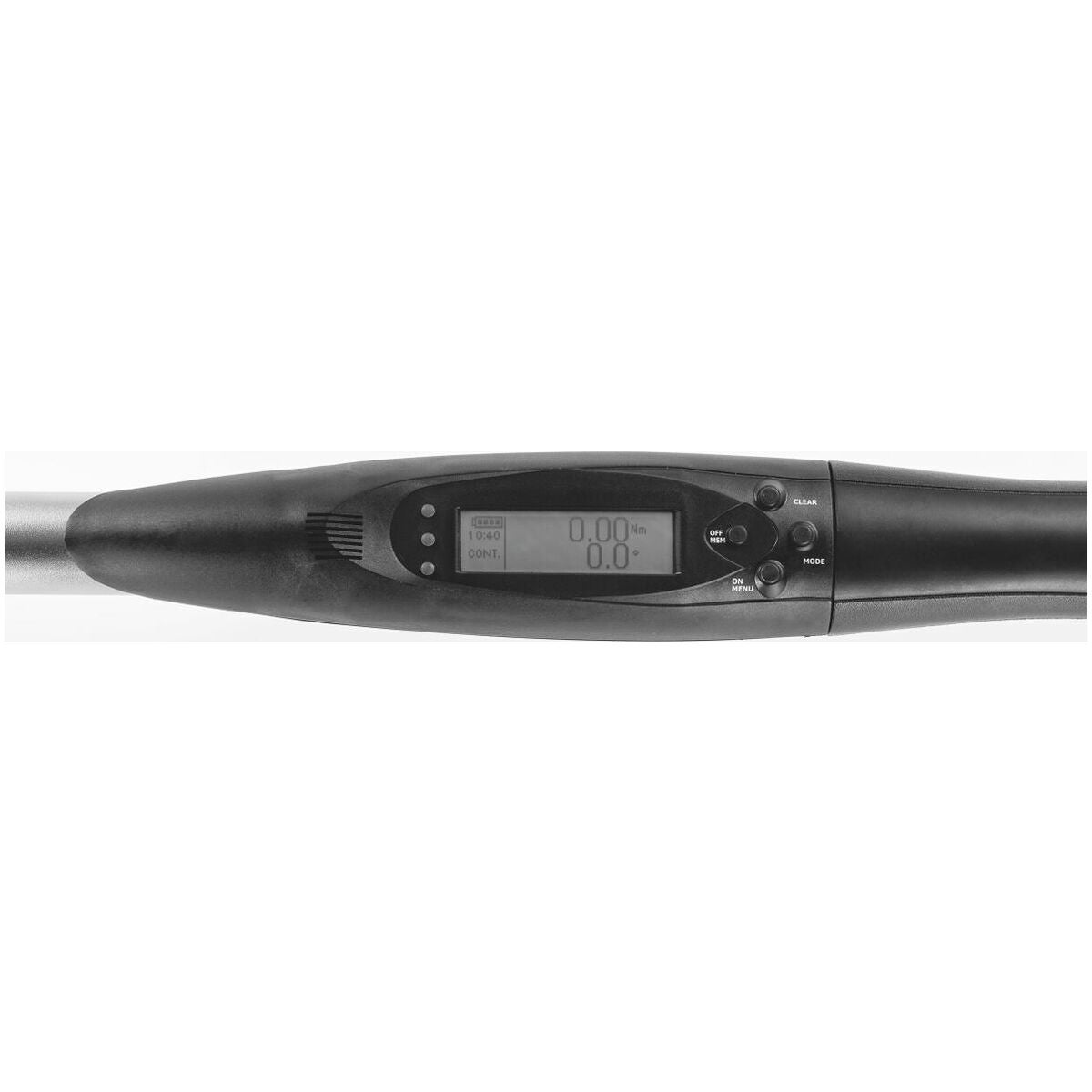

• Jatkuva näyttö tai huippuarvon näyttö.
• "QuickTest" – ruuvaus esiasetetun kiristysmomentin tai kiristyskulman mukaan.
• Ruuvaus esiasetettujen tavoitearvojen ja toleranssien mukaan.
• Avausmomentti – arvo lähellä olemassa olevaa kiristysmomenttia. Ääni- ja optiset varoitussignaalit, kun tavoitearvo saavutetaan tai ylitetään. Tallentaa jopa 900 arvoa. Käyttöaika n. 40 h. Kulmamittaus ilman vastavartta.

Mittayksiköt: Nm, lbfft, lbfin, kgfm.

Kaavat
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman lisätyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointipistomitta
L₄ = lisätyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava momentti
T₂ = määrätty momentti

Käyttötiedot
Valvottu ruuvaus yksittäisissä kiristyksissä tai pienissä sarjoissa.
Ruuviliitosten tarkastus.

Huomautus
Taattu momentin mittaustarkkuus on voimassa vasta DIN EN ISO 6789:n mukaiselta kalibroidulta momenttialueelta.
Toimitussisältö
Sisältää muovisen kotelon ja neljä paristoa (1,5 V Mignon / AA / LR6) sekä tiedonsiirtokaapelin, ohjelmiston ja vaihdettavan tarkkuusräikkäpään.

Normi
Tarkastettu DIN EN ISO 6789:n mukaan.

Rakenne
Kompakti ja monipuolinen elektroninen momenttiavain:

• Kiristysmomentin ja kiristyskulman mittaus.
• Avausmomentin mittaus olemassa olevassa ruuviliitoksessa. Mitattu avausmomentti vastaa hyvin pitkälle olemassa olevaa kiristysmomenttia. Seuraavia käyttötiloja voidaan käyttää:
• Jatkuva näyttö tai huippuarvon näyttö.
• 'QuickTest' – kiristys esiasetetun kiristysmomentin tai kiristyskulman mukaan.
• Kiristys esiasetettujen asetusarvojen ja toleranssien mukaan.
• Avausmomentti – arvo lähellä olemassa olevaa kiristysmomenttia. Äänimerkki- ja optiset varoitussignaalit, kun asetusarvo saavutetaan tai ylitetään. Tallentaa jopa 900 arvoa. Käyttöaika n. 40 h. Kulmamittaus ilman tukivartta.

Mittayksiköt: Nm, lbfft, lbfin, kgfm.

Kaaviotiedot
Piirroksen ja kaavan selitys:

L₁ = vipupituus ilman lisätyökalua
l₂ = momenttiavaimeen asetettu pituusmitta
l₃ = vipupituus sisältäen tehtaalla asetetun kalibrointipituusmitan
L₄ = lisätyökalun pituusmitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Käyttötiedot
Valvottu kiristys yksittäisissä kiristyksissä tai pienissä sarjoissa.
Ruuviliitosten tarkastus.

Huomautus
Momentin taattu mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaisesti.
